產品介紹：

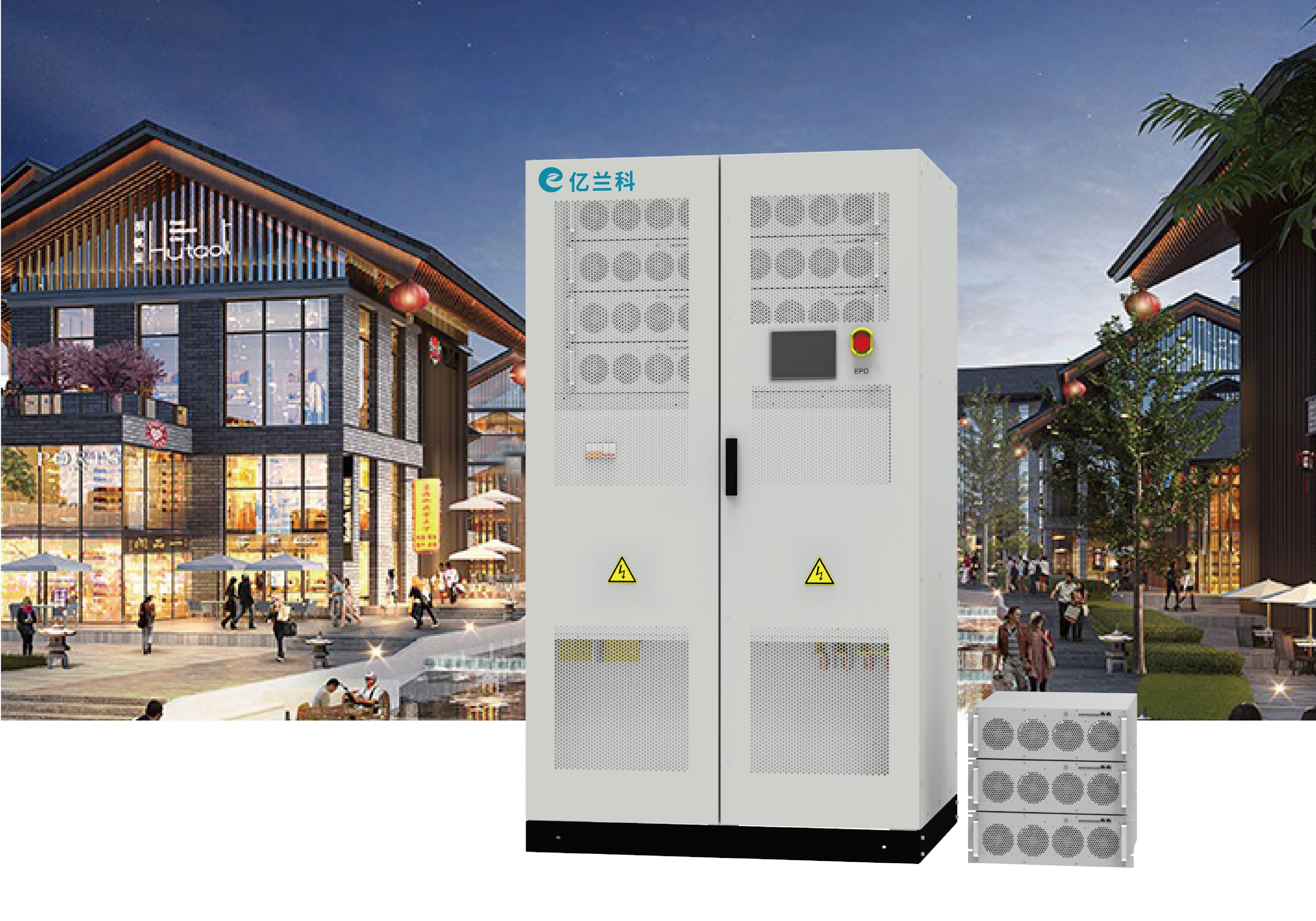

針對于工商業儲能，光儲一體化或動力電池梯次利用儲能，提供Monet系列模塊化儲能變流器。本系列產品有：不同電氣規格的儲能雙向變流器模塊以及具備并離網無縫切換的切換模塊。用戶可根據電池配置及用電需求，靈活選擇對應的產品，以及調整模塊數量，亦可根據應用需求定制化模塊功能及性能參數。
產品特點：
● 功能多樣：可接受電網調度，具備一次調頻/調壓、黑啟動等功能；有戶內戶外兩種柜型，滿足多種安裝場地的需求；
● 智能管理：采用諧波專利技術，智能適應微電網、臺區等多樣化場景;本地控制屏可實現變流器運行監測、能量管理策略制定，設備遠程升級等多樣化功能;
● 靈活擴容：模塊化機架式設計，配置靈活，擴容、維護便捷;
● 安全可靠：可選配工頻隔離變壓器，抗沖擊能力強，安全性更高，適用于需要離網運行的微電網系統。
產品參數：
| 并離網 儲能變流器 | ||||||
| 型號 | Monet-50TS | Monet-100TS | Monet-150TS | Monet-250TS | Monet-375TS | Monet-500TS |
| 直流側參數 | ||||||
| 工作電壓范圍 | 580~950V | 580~950V | 580~950V | 580~1000V | 580~1000V | 580~1000V |
| 最大直流電流 | 100A | 100A*2 | 100A*3 | 200A*2 | 200A*3 | 200A*4 |
| 適配電池 | 鋰電/鉛酸/光伏組件 | 鋰電/鉛酸/光伏組件 | 鋰電/鉛酸/光伏組件 | 鋰電/鉛酸/光伏組件 | 鋰電/鉛酸/光伏組件 | 鋰電/鉛酸/光伏組件 |
| 充電方式 | 按BMS指令/三段式/MPPT | 按BMS指令/三段式/MPPT | 按BMS指令/三段式/MPPT | 按BMS指令/三段式/MPPT | 按BMS指令/三段式/MPPT | 按BMS指令/三段式/MPPT |
| 工作模式 | 恒電流，恒功率，MPPT，交流電壓源，直流電壓源 | 恒電流，恒功率，MPPT，交流電壓源，直流電壓源 | 恒電流，恒功率，MPPT，交流電壓源，直流電壓源 | 恒電流，恒功率，MPPT，交流電壓源，直流電壓源 | 恒電流，恒功率，MPPT，交流電壓源，直流電壓源 | 恒電流，恒功率，MPPT，交流電壓源，直流電壓源 |
| 交流側參數（并網） | ||||||
| 額定/最大交流功率 | 50/55kW | 100/110kW | 150/165kW | 250/275kW | 375/412kW | 500/550kW |
| 額定交流電流 | 72A | 144A | 216A | 180A*2 | 180A*3 | 180A*4 |
| 額定交流電壓 | 400V,3W+N+PE | 400V,3W+N+PE | 400V,3W+N+PE | 400V,3W+N+PE | 400V,3W+N+PE | 400V,3W+N+PE |
| 額定交流頻率 | 50/60Hz±5Hz | 50/60Hz±5Hz | 50/60Hz±5Hz | 50/60Hz±5Hz | 50/60Hz±5Hz | 50/60Hz±5Hz |
| 電流總諧波畸變率THDi | ＜3%（額定功率） | ＜3%（額定功率） | ＜3%（額定功率） | ＜3%（額定功率） | ＜3%（額定功率） | ＜3%（額定功率） |
| 功率因數 | -1超前~+1滯后 | -1超前~+1滯后 | -1超前~+1滯后 | -1超前~+1滯后 | -1超前~+1滯后 | -1超前~+1滯后 |
| 交流側參數（離網） | ||||||
| 額定交流電壓 | 400V | 400V | 400V | 400V | 400V | 400V |
| 額定交流頻率 | 50/60Hz | 50/60Hz | 50/60Hz | 50/60Hz | 50/60Hz | 50/60Hz |
| 電壓總諧波畸變率THDv | ＜3%（線性負載） | ＜3%（線性負載） | ＜3%（線性負載） | ＜3%（線性負載） | ＜3%（線性負載） | ＜3%（線性負載） |
| 過載能力 | 110%長期運行；120%1分鐘 | 110%長期運行；120%1分鐘 | 110%長期運行；120%1分鐘 | 110%長期運行；120%1分鐘 | 110%長期運行；120%1分鐘 | 110%長期運行；120%1分鐘 |
| 常規參數 | ||||||
| 防護等級 | IP21（戶內）；IP55（戶外） | IP21（戶內）；IP55（戶外） | IP21（戶內）；IP55（戶外） | IP21（戶內）；IP55（戶外） | IP21（戶內）；IP55（戶外） | IP21（戶內）；IP55（戶外） |
| 保護等級 | I | I | I | I | I | I |
| 隔離方式 | 變壓器隔離 | 變壓器隔離 | 變壓器隔離 | 變壓器隔離 | 變壓器隔離 | 變壓器隔離 |
| 停機自耗電 | ＜0.1%額定功率（不含變壓器） | ＜0.1%額定功率（不含變壓器） | ＜0.1%額定功率（不含變壓器） | ＜0.1%額定功率（不含變壓器） | ＜0.1%額定功率（不含變壓器） | ＜0.1%額定功率（不含變壓器） |
| 顯示 | 觸摸LCD觸摸屏 | 觸摸LCD觸摸屏 | 觸摸LCD觸摸屏 | 觸摸LCD觸摸屏 | 觸摸LCD觸摸屏 | 觸摸LCD觸摸屏 |
| 相對濕度 | 0~95%（無冷凝） | 0~95%（無冷凝） | 0~95%（無冷凝） | 0~95%（無冷凝） | 0~95%（無冷凝） | 0~95%（無冷凝） |
| 噪音 | 小于78dB | 小于78dB | 小于78dB | 小于78dB | 小于78dB | 小于78dB |
| 環境溫度 | -25℃~60℃（45℃以上降額） | -25℃~60℃（45℃以上降額） | -25℃~60℃（45℃以上降額） | -25℃~60℃（45℃以上降額） | -25℃~60℃（45℃以上降額） | -25℃~60℃（45℃以上降額） |
| 冷卻方式 | 智能風冷 | 智能風冷 | 智能風冷 | 智能風冷 | 智能風冷 | 智能風冷 |
| 海拔高度 | 3000m（＞3000m降額） | 3000m（＞3000m降額） | 3000m（＞3000m降額） | 3000m（＞3000m降額） | 3000m（＞3000m降額） | 3000m（＞3000m降額） |
| 通訊接口 | RS485/CAN/Ethernet | RS485/CAN/Ethernet | RS485/CAN/Ethernet | RS485/CAN/Ethernet | RS485/CAN/Ethernet | RS485/CAN/Ethernet |
| 尺寸（W*D*H）mm | 800*800*2100mm（戶內）；900*1000*2100mm（戶外） | 1200*1000*2100mm(戶內）；1350*1000*2100mm(戶外） | ||||
| 重量（約）kg | 550kg（戶內）；630kg（戶外） | 730kg（戶內）；820kg（戶外） | 910kg（戶內）；990kg（戶外） | 1270kg（戶內）；1390kg（戶外） | 1610kg（戶內）；1730kg（戶外） | 1960kg（戶內）；2100kg（戶外） |
注:以上機型為典型配置,實際應用可根據電池配置及用電需求,靈活調整模塊數量及類別。
該機型內模塊由Monet-50AC模塊并機組成，設備防護等級IP65/IP21，可根據需求選取。
